Хоч би якою стабільною була електромережа, з нею можуть відбуватися неприємності через масу обставин. Причиною чергового відключення можуть стати як технічні роботи, так і несправності, спричинені природними явищами та іншими факторами. Коли вимикається електроенергія, людина може відмовитися від розваг та інших зручностей, але є обладнання, роботу якого слід забезпечувати за будь-яких обставин. Йдеться, звичайно ж, про газовий котел.
Дедалі більше українців переходять на автономне опалення та гаряче водопостачання за допомогою котла. У цього рішення є маса переваг у порівнянні з централізованим опаленням та гарячим водопостачанням, однак і недоліки є. Зокрема, тепер температура в батареях та гаряча вода залежать, окрім іншого, від роботи електромережі. Якщо електроенергія відсутня, Ви позбавляєтеся опалення та гарячого водопостачання. Твердопаливний котел, звісно, вирішує проблему, але це рішення підходить лише для приватного будинку, у квартиру таке обладнання не встановити.

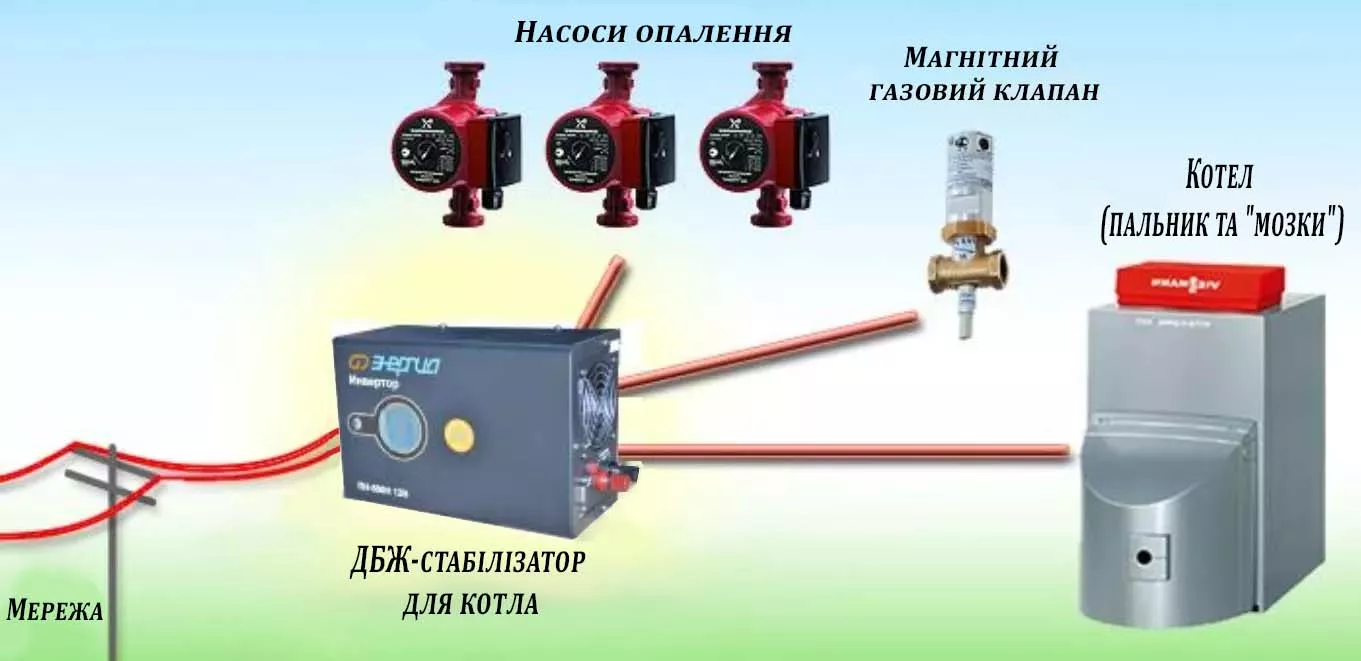

Щоб зробити газовий котел дійсно автономним рішенням, що працює за будь-яких обставин, слід забезпечити його резервне електроживлення, для чого потрібне джерело безперебійного живлення. Ми розглянемо, як працює ДБЖ для котла, щоб краще орієнтуватися в цьому питанні та підібрати відповідну модель.
Что должен обеспечивать ИБП для котла
Джерело безперебійного живлення завжди підбирається з урахуванням того, які вимоги висуває потенційний споживач і яка специфіка його роботи. У випадку з газовим котлом (електричний не розглядаємо через його ненажерливість) ми маємо справу з малопотужним електрообладнанням потужністю 200-300 Вт, яке має працювати автономно навіть при тривалих перебоях електропостачання. Якість електричного сигналу, при цьому, має значення: напруга має бути синусоїдальної форми. Звідси й танцюєш.
- Нам потрібне джерело безперебійного харчування з невеликим запасом потужності. Підійде модель приблизно на 500 Ва;
- Так як ДБЖ повинен забезпечувати автономну роботу котельного обладнання навіть у разі багатогодинних ремонтних робіт, потрібна модель із підтримкою зовнішнього підключення акумуляторних батарей. Вбудовані АКБ через обмежений внутрішній простір корпусу безперебійника, як правило, передбачають близько 15 хвилин автономної роботи;
- Інвертор, що перетворює VDC акумулятора на 220VAC, повинен видавати сигнал правильної синусоїдальної форми через наявність у складі газового котла чутливих елементів (циркуляційні насоси, наприклад). ДБЖ з правильною синусоїдою дорожче, ніж аналоги з виходом апроксимованої форми, проте нехтувати цим не варто.
Ринок безперебійників пропонує безліч моделей різних типів (OFF-LINE, ON-LINE, LINE-INTERACTIVE). Якщо мова йде про джерело безперебійного живлення для газового котла, вибір спочатку падає на пристрої типу OFF-LINE. Це справді оптимальне рішення. Хороший представник цього типу - це Phantom UPS-0512. На його прикладі і розглянемо принцип роботи ДБЖ для котла.
Якщо перед Вами стоїть завдання вибрати і зрозуміти, як працює ДБЖ для котла, Вам допоможе наш відеоогляд:
Конструкція ДБЖ для котла
Будь-який "оффлайновий" ДБЖ можна охарактеризувати як автономний інвертор, оскільки саме інвертор є, по суті, єдиним функціональним вузлом таких безперебійників. Коли мережа працює стабільно, напруга подається на споживача у транзитному режимі без будь-яких регулювань. Максимум – з фільтрацією від ВЧ перешкод.
ДБЖ безперервно контролює напругу мережі, щоб своєчасно перейти в автономний режим при небезпечних відхиленнях. Це перемикання відбувається за лічені мілісекунди. В автономному режимі джерелом живлення виступає зовнішній акумулятор або складання акумуляторів, постійний струм якого перетворюється на змінний інвертором. Нагадаємо, що від інвертора потрібно видавати синусоїдальну напругу. Як правило, всі OFF-LINE ДБЖ цьому відповідають, на відміну від лінійно-інтерактивних.
Працюючи в автономному режимі, безперебійник котла продовжує контролювати стан мережі. Як тільки воно стабілізується, відбувається зворотний перехід на живлення від мережі з паралельним підзарядженням акумуляторів вбудованим зарядним пристроєм.
Такий нехитрий принцип роботи забезпечує не тільки автономність, але й захист від небезпечних мережевих коливань, оскільки переключення в автономний режим здійснюється як при глибокому просіданні, так і при сплеску напруги. Якщо з якоїсь причини автономна робота котла Вам не потрібна і Ви бажаєте забезпечити лише захист від перепадів напруги, зверніть увагу на стабілізатори.
Як правильно вибрати стабілізатор напруги для газового котла? Так само, як і безперебійник, виключивши зі списку акумулятори та правильну синусоїду, оскільки всі сучасні стабілізатори або видають чистий сигнал (стабілізатори з подвійним перетворенням), або не впливають на його форму. Побутові стабілізатори поділяються на кілька типів. Оптимальними вважаються ступінчасті релейного або електронного типу. Принцип роботи таких стабілізаторів ґрунтується на зміні коефіцієнта трансформації автотрансформатора шляхом комутації його ступенів стабілізації електромагнітними реле або напівпровідниковими симетричними тиристорами. Різниця в ціні між цими рішеннями є значною, а ось з точки зору користувача вони практично однакові. Основна відмінність, якщо опустити точні характеристики, полягатиме в тому, що релейні стабілізатори при комутації щаблі видають клацання. У квартирі це може заважати і можливо краще вибрати електронний стабілізатор. У приватному будинку, особливо якщо газовий котел встановлений в окремому приміщенні (котельні), клацання реле нікого не турбуватиме і на цьому можна значно заощадити.
