Выбор реле напряжения

После того, как очередная неполадка в питающей сети приводит к нестабильному напряжению и, соответственно, выходу какой-либо техники из строя, многие жители Украины начинают всерьез задумываться об установке защиты. И хорошо, если решение это принимается не на личном опыте, а после знакомства с чужим. Что бы ни говорили скептики, а защита от перепадов напряжения для оборудования, работающего в нестабильной сети, нужна. Это же говорят и цифры. Производители сертифицированного в Украине электрооборудования, согласно ГОСТ, гарантируют исправную работу лишь при отклонении сетевого напряжения не более чем на 10% от номинального значения, что для одной фазы составляет 198-242В. В сети произошел лавинообразный всплеск напряжения и оборудование вышло из строя? О гарантии придется забыть, так как формально Вы допустили работу оборудования в сети, не соответствующей требованиям.

Если же Вы хотите обеспечить долгую и безотказную работу техники, в интернет-магазине стабильного электропитания «Вольтмаркет» для Вас доступен обширный выбор вспомогательного защитного оборудования различных типов, которое можно купить по заманчивой цене в Киеве, Харькове, Одессе, Днепре и с доставкой по всей Украине. Данное оборудование можно разделить на три группы, каждая из которых отличается степенью защиты и, соответственно, ценой:

Источники бесперебойного питания — обеспечивают многоуровневую защиту от любых проблем в питающей сети и непрерывную работу при кратковременных перебоев электроснабжения;

Стабилизаторы напряжения — обеспечивают защиту от перепадов напряжения, позволяя чувствительному оборудованию нормально работать в довольно нестабильной сети;

Реле напряжения — наш сегодняшний герой, о выборе которого мы будем говорить. Реле оказывают наиболее простую защиту, а именно — недопущение работы потребителя в нестабильной сети.

Выбрать реле напряжения

Мы рассмотрим, что такое реле напряжения, как оно работает, и на что смотреть, дабы сделать наиболее правильный выбор среди огромного многообразия моделей. А Вы, в свою очередь, можете проконсультироваться с нашими специалистами и испытать понравившуюся модель в магазинах «Вольтмаркет» в Киеве, Харькове, Одессе и Днепре, либо оформить заказ с быстрой курьерской доставкой в любой город страны.

Реле напряжения и его защитные свойства

Для того, чтобы сделать наиболее осознанный выбор, следует хотя бы отчасти понимать, что такое реле напряжения и как оно работает. Давайте же начнем. И начнем, пожалуй, издалека.

Электромагнитное реле — это простейшее устройство, которое находит широкое применение в схемах автоматизации. Реле — словно триггер — может находиться в одном из двух состояний, а именно в замкнутом или разомкнутом. Состояние реле зависит от подачи управляющего сигнала на намагничивающую катушку. Сигнал пришел — катушка намагничивается, притягивает к себе специальный якорь, а тот, в свою очередь, перемещает контакты, изменяя их состояние. Были разомкнутыми — стали замкнутыми, или наоборот. Вот это устройство и является основным силовым компонентом любого реле напряжения.

Как столь простое устройство может обеспечивать защиту потребителя от нестабильного электропитания? Все гораздо проще, чем кажется. В любом реле напряжения, помимо силовой части, есть «мозги» в лице микроконтроллера, которые осуществляют управление процессом работы всего прибора. Разумеется, также имеется входной вольтметр — прибору как-то ведь надо измерять сетевое напряжение. Наверняка многие к этому моменту уже догадались о том, как функционирует защита в реле напряжения. Тем не менее, давайте разберемся более детально.

Новатек-Электро

Вольтметр измеряет входное напряжение и подает соответствующий сигнал на микроконтроллер. Тот, в свою очередь, обрабатывает это значение и сравнивает его с теми, которые допустимы согласно установленной программе. Если измеренное напряжение находится в рамках допустимых пределов — электромагнитное реле остается замкнутым и потребитель получает питание. Если же напряжение вышло за так называемый рабочий диапазон, то происходит мгновенное защитное отключение. Ну как мгновенное… Многие производители разрабатывают реле напряжения таким образом, чтобы отключение оборудования производилось в самый благоприятный момент, а именно — в момент прохождения синусоидой нулевой оси. Ну и некоторые намеренно предустановленные задержки не стоит исключать. После срабатывания реле напряжения произойдет автоматическое восстановление электроснабжения, как только параметры сети восстановятся и отработают необходимые задержки. Таким образом своевременное защитное отключение позволяет уберечь потребителя от воздействия на него опасных номиналов напряжения.

Вот и весь принцип работы реле напряжения. Просто? Да. Доступно? Да. Эффективно? Тоже да. Разумеется, такой радикальный подход к защите путем отключения потребителей уступает тому, что предлагают стабилизаторы напряжения, которые отключаются только при сильной амплитуде сетевых колебаний, а в рамках рабочего диапазона удерживают выходное напряжения в пределах 220В с определенной погрешностью. Зато цена реле напряжения в некоторых случаях не оставляет стабилизаторам никаких шансов. Оценить возможности реле напряжения и лично протестировать их работу на испытательном стенде можно в наших торговых точках, работающих в Киеве, Харькове, Днепре и Одессе.

Типы реле напряжения и их выбор

Реле напряжения Новатек-Электро РКН-150Реле напряжения — это довольно разнообразный класс устройств защиты, тем не менее выбор подходящей модели не составляет труда, так как различия, в основном, радикальные и очевидные.

Давайте сперва пройдемся по типам реле напряжения с точки зрения монтажа.

Самые популярные реле напряжения, судя по отзывам, предназначены для монтажа в электрощитовой или в электрошкафу на стандартную 30-мм DIN-рейку. Вход и выход, соответственно, подключаются клеммами. У такого варианта есть более «домашняя» альтернатива, а именно — реле напряжения с настенным монтажом. Все то же самое, только вот DIN-рейка не нужна. Прекрасный пример — отечественное реле напряжения Новатек-Электро РН-102.

Вышеперечисленные реле напряжения чаще всего применяются для защиты всей квартиры, целого дома или промышленного оборудования. Существуют реле напряжения, предназначенные для защиты от нестабильного электроснабжения лишь одного отдельного электроприбора. Такие реле подключаются непосредственно в розетку, когда как выходная розетка дублируется на корпусе. Никаких проводов. Вставили в розетку — и прибор тут же готов к работе. У данного способа подключения есть еще более интересный вариант исполнения, а именно — в виде удлинителя. Вы подключаете входной кабель в розетку, а на выходе получаете от 2 до 6 штук. Просто и удобно. Выбор способа монтажа реле напряжения очень прост, так как сфера применения того или иного варианта более-менее очевидна. К примеру, вряд ли для защиты одного прибора кому-то придет в голову купить реле с монтажом на DIN-рейку и наоборот, для всего дома установить реле-розетку.

Реле напряженияС точки зрения типа потребителя реле напряжения бывают однофазные и трехфазные. Разница между ними, думаем, понятна и в пояснениях не нуждается. Другое дело — это специальные реле, предназначенные для работы однофазных потребителей в трехфазной сети. Речь идет о реле выбора фазы, например Рубеж РВФ-3/40. Данное реле напряжения позволяет выбирать наиболее оптимальную фазу для работы потребителя. Если на текущей фазе возник серьезный перекос напряжения, прибор переводит потребителя на другую, причем этот переход происходит очень быстро, не позволяя оборудованию отключиться ввиду кратковременного обесточивания.

Разумеется, одним из важнейших критериев выбора является номинальная мощность, характеризующая количество потребителей, которые могут работать под защитой реле напряжения. Модели с монтажом в розетку и в виде удлинителя имеют ограниченную мощность в 3.5 кВт, так как питание большого количества потребителей от одной розетки небезопасно. Трехфазные реле напряжения также обычно не обладают высокой мощностью, потому что прожорливых промышленных потребителей разумнее защищать, контролируя работу контактора соответствующей мощности. Хотя бывают и исключения, например РУБЕЖ РКН3Ф-40. Данное трехфазное реле напряжения позволяет работать без внешнего контактора, обладая собственной мощностью в 26.4 кВа.

Ну и последний по порядку, но не по значению критерий выбора — это устройства индикации и управления. Реле напряжения в данном плане довольно разнообразны. С точки зрения элементов управления, с помощью которых устанавливаются основные параметры (верхний порог срабатывания по напряжению, нижний порог срабатывания по напряжению и время задержки на повторное включение после восстановления сети), реле напряжения могут содержать обычные кнопки, либо регуляторы. Кнопки управления подразумевают наличие дисплея, который нужен для перемещения по меню при установке параметров. Если же реле напряжения содержит регуляторы, то экран вовсе не обязателен, так как вокруг каждого регулятора нанесена шкала со значениями. Тем не менее, модели с дисплеями тоже имеются, например Новатек-Электро РН-150 VOLT CONTROL.

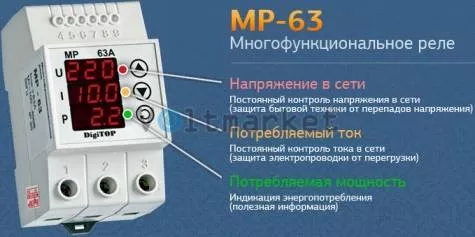

Некоторые производители стараются расширить возможности индикации своих реле напряжения. К примеру, высокой популярностью, судя по отзывам покупателей из Украины, пользуются реле напряжения Adecs, оснащенные двумя дисплеями: один для отображения сетевого напряжения, а другой — для нагрузки. К сожалению, возможность измерять ток — опциональна. Измеренный ток может выводиться на экран как в амперах, так и в перерасчете на мощность в киловаттах. А вот DigiTOP MP-63 отображает все сразу при помощи трех LED-дисплеев. Существуют также продвинутые модели, позволяющие выводить информацию о работе на экран смартфона через мобильное приложение, например TESSLA SR16. Согласитесь, очень удобно контролировать прибор и управлять его работой откуда угодно.

Реле напряжения DigiTOP MP-63

И так, какой можно сделать вывод? Несмотря на то, что мы перечислили немало возможных критериев выбора реле напряжения, трудного в подборе подходящей модели ничего нет, так как необходимость наличия той или иной особенности очевидна исходя из сферы применения. Если же у Вас возникли трудности в выборе, обратитесь к нашим специалистам за консультацией, после чего реле напряжения можно купить с доставкой в Киев, Харьков, Днепр, Одессу и другие города Украины.
